Création de centrales solaires: comprendre les panneaux solaires et leurs technologies
Publié le 2024-10-20 par Nicolas Salleron
Les centrales photovoltaïques connaissent un essor considérable en tant que source d'énergie renouvelable. Dans cet article, nous explorerons en détail les différents types de panneaux solaires utilisés dans les centrales solaires, en examinant leur composition, leurs avantages et leurs inconvénients. À la fin de cet article, vous serez en mesure de choisir le type de panneaux solaires le plus adapté à votre projet de centrale solaire.
Compositions des panneaux solaires
Comment sont fabriqués les panneaux solaires?

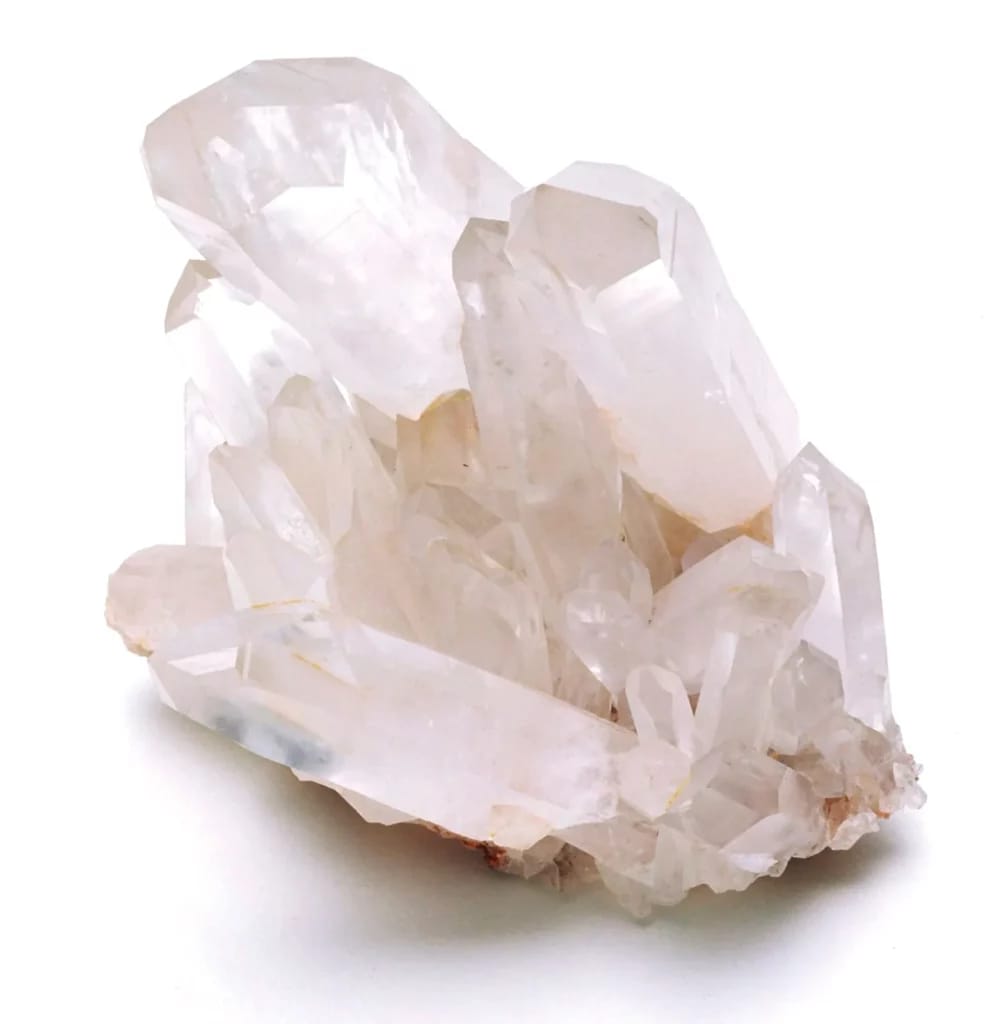

Le processus de fabrication des panneaux solaires commence par l'extraction du quartz, une roche métamorphique contenant du dioxyde de silicium (SiO₂).

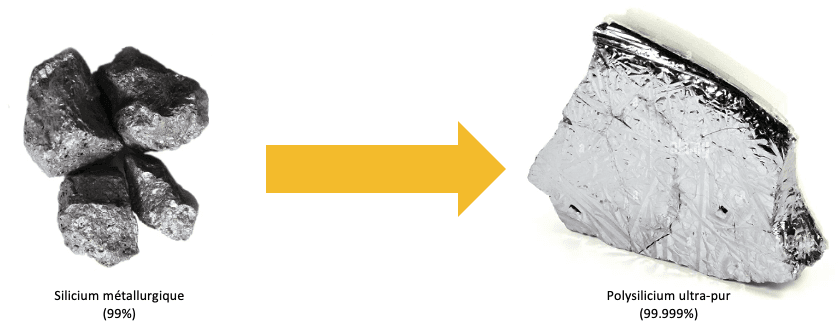

Ce quartz est ensuite fondu à environ 2000°C en présence de charbon pour obtenir du silicium métallurgique, d'une pureté supérieure à 99%. À partir de ce silicium, on crée du polysilicium ultra-pur (pureté supérieure à 99,999%) en transformant le silicium métallurgique en une vapeur de silane, qui est ensuite solidifiée grâce au procédé Siemens.

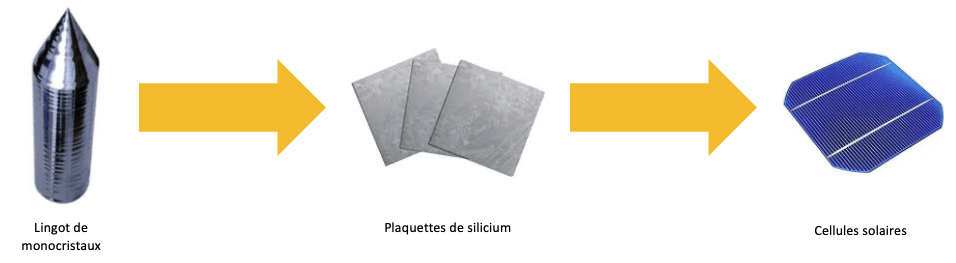

Ce polysilicium est ensuite fondu dans un creuset chauffé à 1400°C pour former des lingots de monocristaux mesurant jusqu'à 5 mètres de hauteur. Ces lingots sont découpés en fines plaquettes (wafer) de silicium d'une épaisseur comprise entre 100 et 200 microns à l'aide de scies diamantées. Ces plaquettes servent de base pour fabriquer des cellules solaires en déposant plusieurs couches de silicium et en les connectant électriquement.
Enfin, les cellules solaires sont assemblées pour former des panneaux photovoltaïques. Ces panneaux sont composés de cellules, de verre, d'un cadre en aluminium et de câbles électriques, offrant une efficacité de conversion énergétique d'environ 20%. Ce processus illustre la transformation du quartz brut en panneaux solaires capables de capter et de transformer l'énergie solaire en électricité.
La structure de la cellule photovoltaïque
La structure d'une cellule solaire repose sur un assemblage précis de plusieurs couches qui jouent chacune un rôle essentiel dans la conversion de l'énergie solaire en électricité. La cellule est protégée par une couche supérieure de verre transparent, souvent de haute qualité, qui assure la rigidité mécanique et protège les composants internes. Juste en dessous, un encapsulant en polymère EVA (Éthylène Vinyl Acétate) entoure la couche active pour la protéger et garantir une bonne adhésion avec le verre.
Ensuite, la couche anti-reflet, généralement composée de nitrure de silicium (Si₃N₄), réduit les réflexions de la lumière en surface, maximisant ainsi l'absorption de l'énergie lumineuse. Le contact métallique avant, sous forme de grille en argent ou en cuivre, capte les charges (électrons) générées dans la cellule.
La couche active est faite de silicium, qui absorbe la lumière solaire et génère les charges électriques nécessaires à la production d'électricité. Cette couche est constituée de plusieurs strates de silicium ayant des propriétés spécifiques de dopage pour faciliter le flux des charges.
Sous cette couche active se trouve un support, qui peut être un substrat en verre ou un film polymère comme le Tedlar, selon la technologie utilisée. Enfin, un contact métallique arrière, soit sous forme de grille ou de plaque pleine, complète la cellule et assure la collecte des charges à l’arrière.

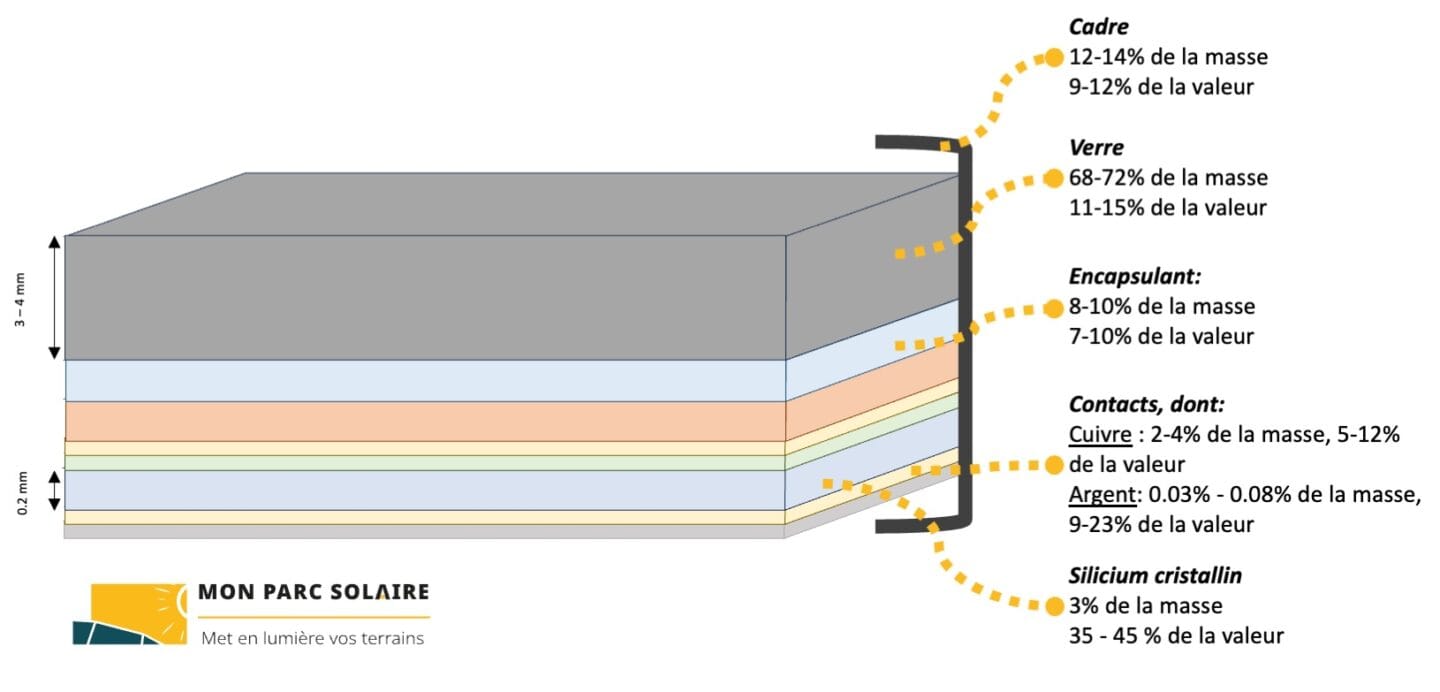

Chaque composant de cette structure contribue à maximiser l'efficacité de la cellule solaire, en optimisant à la fois la captation de la lumière et la transformation de l’énergie solaire en électricité. Vous pouvez trouver un schéma récapitulatif juste en dessous:
Types de panneaux solaires utilisés dans les centrales
Les panneaux solaires en silicium cristallin
Les panneaux solaires en silicium cristallin sont les plus utilisés dans les centrales solaires. Ils sont disponibles en deux versions principales :
- Monocristallins : réputés pour leur efficacité supérieure (15-20%) et leur apparence homogène. Ils sont idéaux dans les espaces restreints où une performance élevée est nécessaire.
- Polycristallins : plus abordables, ils fonctionnent mieux dans les environnements chauds, mais avec une efficacité légèrement inférieure aux monocristallins.
Avantages : Haut rendement énergétique, bon rapport qualité/prix.
Inconvénients : Nécessitent une orientation et une inclinaison précises pour optimiser la production.

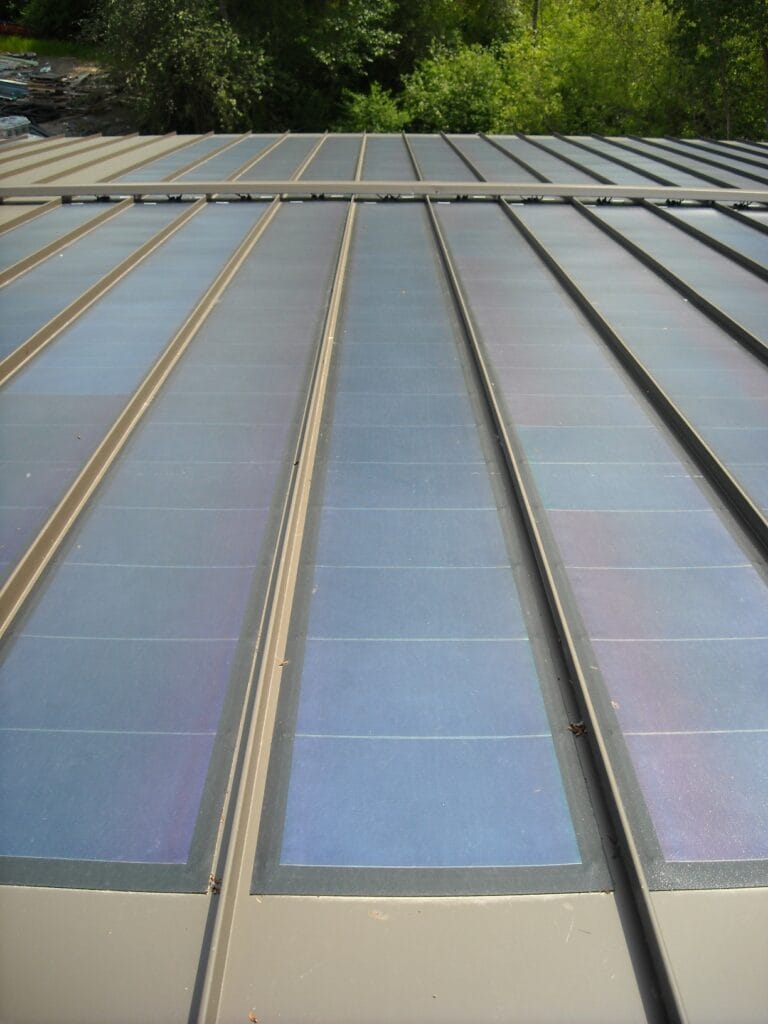

Les panneaux solaires à couche mince
Les panneaux à couche mince sont fabriqués en déposant une fine couche de matériau photosensible (tel que du tellurure de cadmium ou du silicium amorphe) sur un substrat, souvent en verre ou en métal.
Avantages : Moins coûteux, flexibles et adaptés aux installations sur des surfaces courbes ou difficiles d'accès.
Inconvénients : Efficacité plus faible (10-15%) nécessitant plus d'espace pour générer la même quantité d'énergie qu'un panneau en silicium cristallin.

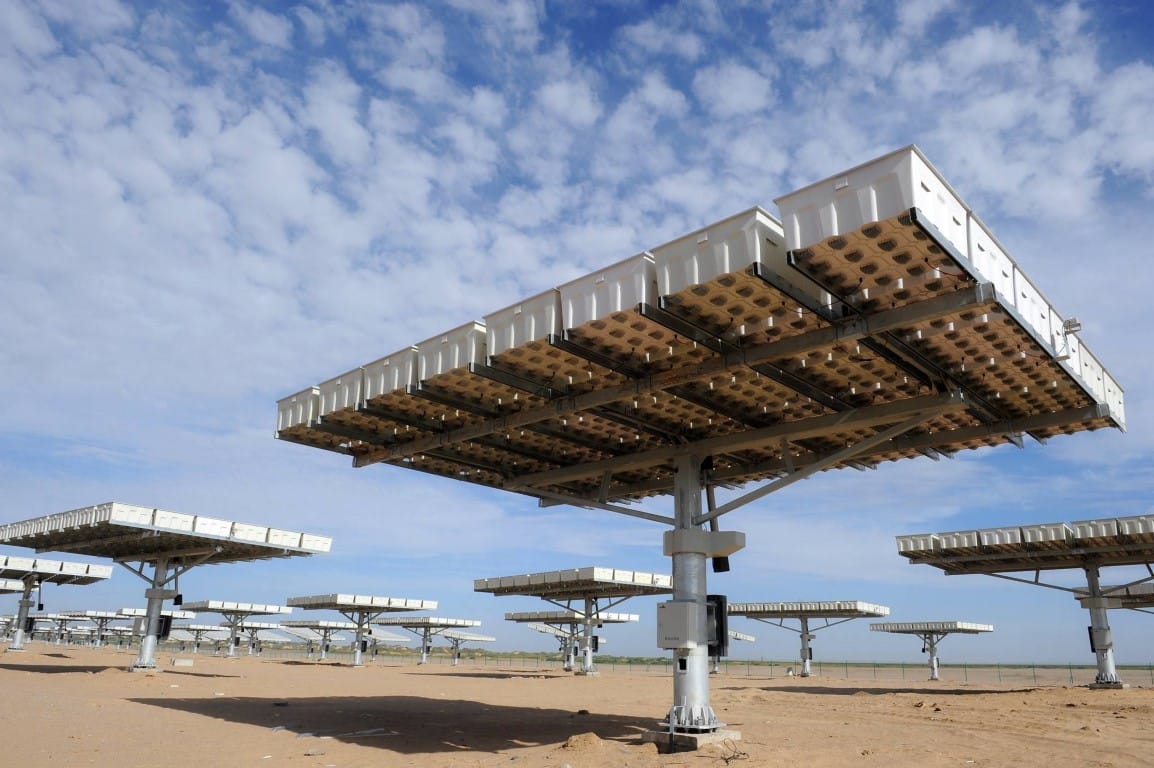

Panneaux solaires à concentration (CPV)
Les panneaux solaires à concentration utilisent des lentilles ou des miroirs pour concentrer la lumière solaire sur une petite surface de cellules solaires à haute efficacité. Ces systèmes peuvent atteindre une efficacité de 40%.
Avantages : Très haute efficacité, idéal pour les grandes centrales solaires.
Inconvénients : Coût élevé de fabrication, installation complexe nécessitant une orientation et un suivi précis du soleil.
